Um die Wirkungsweise eines Hamburger Mattenfilter (HMF) zu ergründen eignen sich am besten die Seiten von Olav Deters. Er hat auch eine Seite für die nötigen Berechnungen.

Für mein Aquarium ergab sich daraus:
Bei zwei Umwälzungen in der Stunde und einem Durchfluß pro Matte von 7,5 cm in der Minute, bräuchte ich eine Fläche von 1555 cm².Bei zwei Umwälzungen ( 10 cm/Min ) -> 1166 cm²
Bei zwei Umwälzungen ( 5 cm/Min ) -> 2333 cm²
Mein Filterbecken ist 40 cm lang, 30 cm breit und 25 cm hoch, daraus ergibt sich eine effektive Höhe des HMF von etwa 20 cm. Ich habe als Länge des HMF ca. 20 cm zur Verfügung, daraus ergibt sich die Fläche mit ca. 1600cm², somit bin ich genau im Soll bei einer effektiven Pumpenleistung von 700 Litern in der Stunde. Ich habe eine mit 1200 l/Std genommen, die enstsprechend gedrosselt wird. Um eine genügend große Durchflußfläche der Matte zu erhalten, müssen die Matten gleichzeitig durchflossen werden.

Dadurch ergibt sich eine besondere Anordung der Matten innerhalb des Filterbeckens. Bitte klick auf das entsprechende Bild um es zu vergrößern.
Der Pegelmesser ist nicht zwingend erforderlich, da der Pegel des Filterbeckens automatisch durch den Ablauf des Hauptbeckens geregelt wird. Ein entsprechender Ablauf des Aquariums ist sehr wichtig !!! , da der gesamte Inhalt des Aquariums sonst bei einem Pumpenausfall auslaufen würde. Diesen speziellen Ablauf gibt es z.B. von der Firma Tunze, oder Eigenbau unter Ablauf beschrieben.

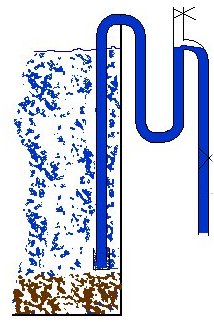

Ablauf nach H.J. Krause:

Der Ablauf ist in Verbindung mit einem tieferliegenden offenem Filterbecken ein sehr wichtiges Bauteil, bei dessen Bau mit größter Sorgfalt vorgegangen werden sollte.
Bitte klick auf das Bild für eine große Darstellung.
Es gibt verschiedene Möglichkeiten solch einen Überlauf zu bauen. Die Firma Tunze bietet ihn auch fertig zu kaufen an.

Ich habe ihn nach dem Prinzip der kommunizierenden Röhren gebaut, diese Art wird schon sehr lange verwendet. Dazu habe ich 20er PVC-Rohre und Formstücke (5 Bögen, 1 T-Stück und 2 Absperrungen) benutzt. Wenn man die Bögen beim Zusammenbau entsprechend zum Aquarium dreht, bekommt man einen relativ kompakten Aflauf.
Dieser Ablauf hält nun den Wasserstand immer auf gleicher Höhe, nur der Wasserstand im Filterbecken variiert. Wenn das Wasser im Aqua ansteigt, fließt einfach mehr Wasser aus dem Becken, wenn der Wasserstand sinkt, dementsprechend weniger. Die obere Absperrung ist nicht zwingend erforderlich, ich habe sie eingebaut um die Luftzufuhr abzudrehen, dann kann ich einen Schlauch anschließen, und so direkt das Wasser über einen separaten Schlauch bei einem WW ablassen, außerdem kann man den Ablauf leichter in Betrieb nehmen. Wenn an dieser Stelle keine Absperrung ist, so muß das Rohr an dieser Stelle geöffnet sein. Die untere Absperrung ist da, um den Ablauf bei Wartungsareiten auszubauen.
